TORNADO-A6678xxx - это супервысокопроизводительные AMC-модули ЦОС с мультиядерными ПЦОС TI TMS320C6678, ПЛИС Xilinx Virtex-7 и Kintex Ultrascale/Ultrascale+ и сайтом FMC-субмодуля внешнего ввода/вывода для автономных и распределенных систем ЦОС TORNADO-MTCA® стандарта PICMG® MicroTCA® и AdvancedTCA® и автономных встраиваемых приложений.

TORNADO-A6678xxx - это унифицированные, соответствующие промышленным стандартам, хорошо отлаженные и документированные аппаратно-программные платформы ЦОС, минимизирующие время разработки и стоимость аппаратуры пользователя.

  AMC-модуль TORNADO-A6678/FMC® (M/S) (нажмите чтобы увеличить)


AMC-модули TORNADO-A6678xxx

Название ПЦОС ПЛИС
(Xilinx)
Память
ПЛИС
Внешние
порты
AMC-порты

TORNADO-
A6678/FMC

AMC-модуль TORNADO-A6678/FMC® (M/S) (нажмите чтобы увеличить)
Рекламный листок для AMC-модуля TORNADO-A6678
TMS320C6678
(1.25GHz, 1.4GHz)
Virtex-7
XC7VX330T
XC7VX415T(*)
XC7VX690T

(-2FFG1157C(*)
-3FFG1157E)
DDR3 256Mx64
DDR3 256Mx32
FMC/HPC  (VITA 57.1)
(160 I/O, 8x 12Gbps)

USB
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 12Gbps,
AMC.1/.2/.4)

P0, P1 (1GbE)
(ПЦОС)

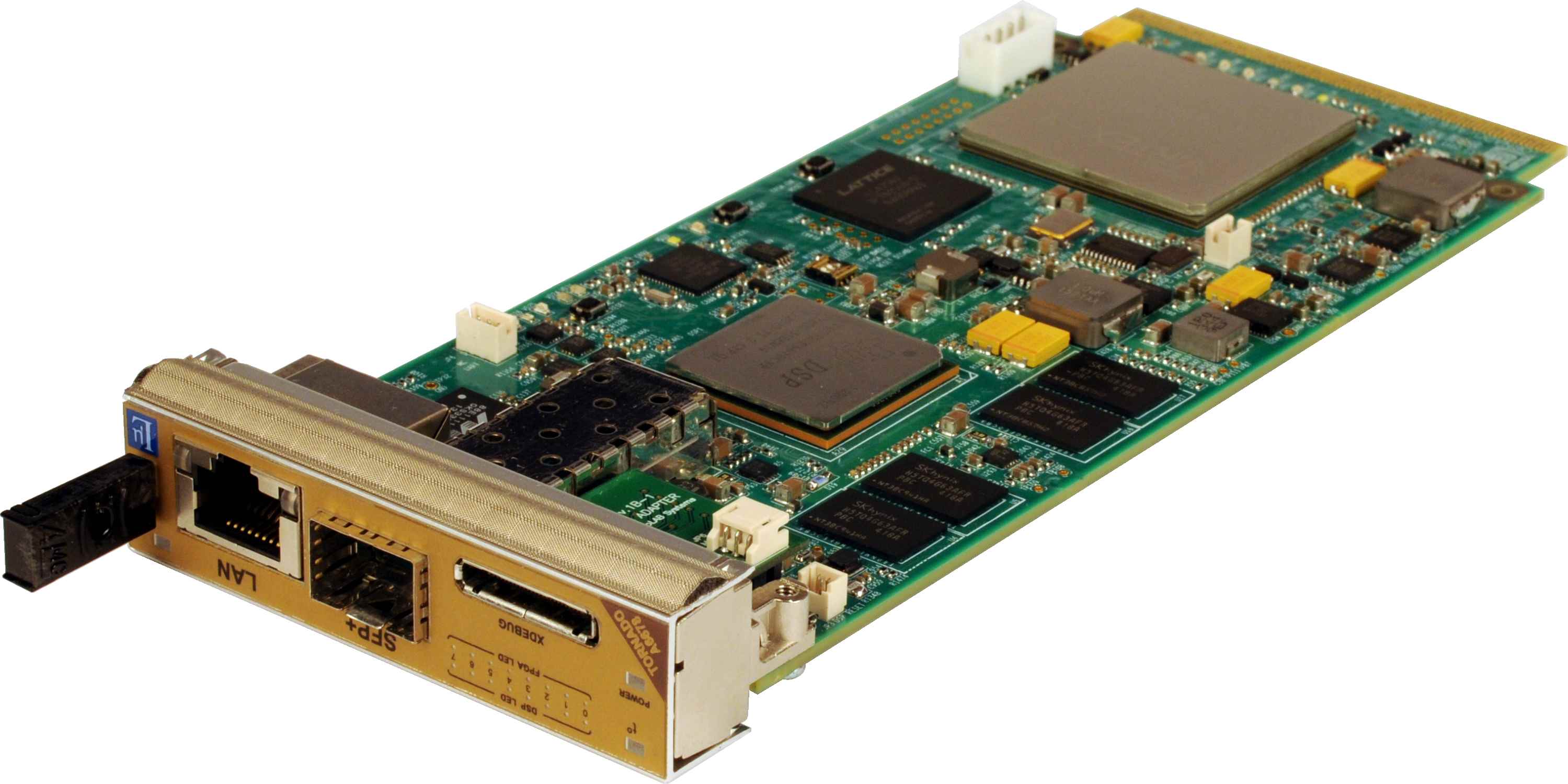

TORNADO-A6678 rev.1B1
AMC-модуль TORNADO-A6678® (M/S) (нажмите чтобы увеличить)
Рекламный листок для AMC-модуля TORNADO-A6678
TMS320C6678
(1.25GHz)
Virtex-7
XC7VX330T
XC7VX415T(*)
XC7VX690T

(-2FFG1157C)
- 1x SFP+ (10Gbps)
RJ45/LAN (1GbE)

T/X-XDEBUG
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 10Gbps,
AMC.1/.2/.4)

P0
(ПЦОС, 1GbE)

TORNADO-A6678 rev.2

(2Q'2018)
Блок-схема AMC-модуля TORNADO-A6678 rev.2 с ПЦОС и ПЛИС Virtex-7 (нажмите чтобы увеличить)
TMS320C6678
(1.25GHz, 1.4GHz)
Virtex-7
XC7VX330T
XC7VX415T(*)
XC7VX690T

(-2FFG1157C(*)
-3FFG1157E)
DDR3 256Mx64
DDR3 256Mx64
DDR3 256Mx32
2x SFP+ (12Gbps)
RJ45/LAN (1GbE)

USB
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 12Gbps,
AMC.1/.2/.4)

P0, P1 (1GbE)
(ПЦОС)

P2, P3 (SATA)
(ПЛИС)

P12÷P15 (опция)
(ПЛИС, 4х 12Gbps)

TORNADO-
A6678KUxxx

(2Q'2018)
Блок-схема AMC-модуля TORNADO-A6678KUxxx с ПЦОС и ПЛИС Kintex Ultrascale (нажмите чтобы увеличить)
TMS320C6678
(1.25GHz, 1.4GHz)
Kintex UltraScale
XCKU025
XCKU035
XCKU040(*)
XCKU060
XCKU095

(-1FFVA1156C(*)
-2FFVA1156E)
DDR4 256Mx64
DDR4 256Mx64
DDR4 256Mx32
2x SFP+ (12Gbps)
RJ45/LAN (1GbE)

USB
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 12Gbps,
AMC.1/.2/.4)

P0, P1 (1GbE)
(ПЦОС)

P2, P3 (SATA)
(ПЛИС)

P12÷P15 (опция)
(ПЛИС, 4х 12Gbps)

TORNADO-
A6678KUxxx+

(4Q'2018)
Блок-схема AMC-модуля TORNADO-A6678KUxxx+ с ПЦОС и ПЛИС Kintex Ultrascale+ (нажмите чтобы увеличить)
TMS320C6678
(1.25GHz, 1.4GHz)
Kintex UltraScale+
XCKU11P(*)
XCKU15P

(-2FFVE1517E)
DDR4 256Mx64
DDR4 256Mx64
2x QSFP+ (4x 28Gbps)
RJ45/LAN (1GbE)

USB
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 28Gbps,
AMC.1/.2/.4)

P0, P1 (1GbE)
(ПЦОС)

P2, P3 (SATA)
(ПЛИС)

P12÷P15 (опция)
(ПЛИС, 4х 28Gbps)

TORNADO-
A6678DKUxxx

(1Q'2018)
Блок-схема AMC-модуля TORNADO-A6678DKUxxx с двумя ПЦОС и ПЛИС Kintex Ultrascale (нажмите чтобы увеличить)
2x
TMS320C6678
(1.25GHz, 1.4GHz)
Kintex UltraScale
XCKU085(*)
XCKU115

(-1FLVA1517C(*)
-2FLVA1517E)
DDR4 256Mx64
DDR4 256Mx64
DDR4 256Mx32
2x QSFP+ (4x 12Gbps)
RJ45/LAN (1GbE)

USB
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 12Gbps,
AMC.1/.2/.4)

P0, P1 (1GbE)
(ПЦОС)

P2, P3 (SATA)
(ПЛИС)

P12÷P15 (опция)
(ПЛИС, 4х 12Gbps)

TORNADO-
A6678DKUxxx+

(3Q'2018)
Блок-схема AMC-модуля TORNADO-A6678DKUxxx+ с двумя ПЦОС и ПЛИС Kintex Ultrascale+ (нажмите чтобы увеличить)
2x
TMS320C6678
(1.25GHz, 1.4GHz)
Kintex UltraScale+
XCKU11P(*)
XCKU15P

(-2FFVE1517E)
DDR4 256Mx64
DDR4 256Mx64
2x QSFP+ (4x 28Gbps)
RJ45/LAN (1GbE)

USB
(UART-ПЦОС,
UART-MMC)
P4÷P7, P8÷P11
(ПЛИС, 4х 28Gbps,
AMC.1/.2/.4)

P0, P1 (1GbE)
(ПЦОС)

P2, P3 (SATA)
(ПЛИС)

P12÷P15 (опция)
(ПЛИС, 4х 28Gbps)

1. (*) - Эта ПЛИС устанавливается по умолчанию с минимальным сроком поставки и улучшенной ценой.

2. Зеленый фон означает, что изделие поставляется серийно и доступно для заказа. Остальные изделия находятся в разработке с ориентировочным сроком выпуска.

3. Технические характеристики и сроки выпуска могут быть изменены без предварительного уведомления.

Примечания

1.  Наряду с AMC-модулями ЦОС, для построения систем ЦОС стандарта PICMG® MicroTCA® необходимы базовые инфраструктурные компоненты MicroTCA (шасси, контроллеры/коммутаторы MCH и источники питания). МикроЛАБ Системс рекомендует и поставляет отлично зарекомендовавшие себя базовые инфраструктурные компоненты MicroTCA фирмы N.A.T. GmbH (Германия). МикроЛАБ Системс является официальным дистрибьютором N.A.T. GmbH в РФ.

2.  Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии со специальными требованиями Заказчика. Свяжитесь с отделом продаж для уточнения деталей.



Примеры систем ЦОС MicroTCA на базе AMC-модулей TORNADO-A6678xxx
Модульная система радиоприема с ЦОС TORNADO-RxMTCA® с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U шасси MicroTCA® NATIVE-C1
Компактная модульная с
истема радиомониторинга с ЦОС TORNADO-RxMTCA®  с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)
Компактная Модульная система ЦОС  TORNADO-MTCA® с четырьмя F/S AMC-модулями TORNADO-A6678® и двумя сетевыми AMC-модулями T/AX-DSFPX в 19" 1U  6-ти слотовом шасси MicroTCA® с коммутатором 10GbE кросс-панели (нажмите чтобы увеличить)
Компактная модульная система ЦОС  TORNADO-MTCA® с четырьмя F/S AMC-модулями TORNADO-A6678® и двумя сетевыми AMC-модулями T/AX-DSFPX на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)
Мини-система радиоприема с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® NATIVE-mini
Модульная мини-система радиомониторинга с ЦОС TORNADO-RxmMTCA®  с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)
Модульная мини-система ЦОС  TORNADO-mMTCA® с F/S AMC-модулем TORNADO-A6678® и сетевым AMC-модулем T/AX-DSFPX в 2-х слотовом мини-шасси MicroTCA® с пассивной кросс-панелью (нажмите чтобы увеличить)
Модульная мини-система ЦОС  TORNADO-mMTCA® с F/S AMC-модулем TORNADO-A6678® и сетевым AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)



Рекламные и прикладные материалы

  Сводный рекламный листок для AMC-модулей TORNADO-A6678xxx с ПЦОС+ПЛИС и FMC-сайтом
  Презентация "Особенности и перспективы стандарта PICMG® MicroTCA для построения систем ЦОС" (2017-05-23)
  Презентация "Системы ЦОС TORNADO-MTCA" (2017-05-23)
  Презентация "Архитектура ПО Систем ЦОС TORNADO-MTCA" (2017-05-23)
  Статья в журнале 'Компоненты и Технологии' (№1, 2015): "Применение AMC-модуля TORNADO-A6678 в системах ЦОС стандарта MicroTCA"
  Статья в журнале 'Телекоммуникации' (№1, 2015): "Применение AMC-модуля TORNADO-A6678 в системах ЦОС стандарта MicroTCA"
  Прикладная статья AN-TARxMTCA-1A (2016-01):
О.А.Васильев, П.А.Семенов
: "Многоканальные Распределенные Системы Радиомониторинга
TORNADO-RxMTCA®"
  Статья в журнале 'Защита Информации. Inside' (№1, 2016): "РадиоКубик Рубика: Строим многоканальную систему радиомониторинга"
