Общая информация

  • Супервысокопроизводительные комплексы и системы цифровой обработки сигналов (ЦОС) и РЧ-сигналов в стандартных конструктивах PICMG® MicroTCA®
  • Модульная масштабируемая архитектура на базе AdvancedMC (AMC) модулей TORNADO-Axxx для высокоскоростной ЦОС, РЧ-процессоров и коммуникации фирмы МикроЛАБ Системс и стандартных инфраструктурных компонентов систем MicroTCA®
  • Программно конфигурируемые топологии потоков данных внутри AdvancedMC (AMC) модулей, межмодульной и межсистемной коммуникаций
  • Быстрая реконфигурируемость
  • Внешние высокоскоростные сетевые интерфейсы
  • Разнообразие физических конструктивов шасси MicroTCA®
  • Внешнее «удаленное» управление от ПК и Android® устройств
  • Автономная работа
  • Соответствие спецификациям PICMG® 3.0 Rev.3.0, MicroTCA.0 R1.0, AMC.0 R2.0, IPMI 1.5, VITA® 57.1, VITA® 57.4

Состав

  • АМС-модули TORNADO-Axxx с процессорами ЦОС/ARM, ПЛИС и FMC/FMC+ сайтом фирмы МикроЛАБ Системс (Россия)
  • АМС-модули радиопроцессоров TORNADO-ARXx® фирмы МикроЛАБ Системс (Россия)
  • Коммуникационные AМС- модули T/AX-xxxx с сетевыми интерфейсами фирмы МикроЛАБ Системс (Россия)
  • Инфраструктурные компоненты систем MicroTCA®  (шасси, контроллеры MCH, источники питания PM)

AdvancedMC (AMC) модули фирмы МикроЛАБ Системс

  • AdvancedMC (AMC) модули TORNADO-A6678xxx® с ЦОС+ПЛИС:
    • Один или два супервысокопроизводительных процессора ЦОС Texas Instruments TMS320C6678 (8 ядер, 1.25GHz/1.4GHz, 320GMAC, 160GFLOPS)
    • ПЛИС Xilinx Virtex-7 и Kintex UltraScale/UltraScale+
    • «Симметричная» архитектура
    • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
    • Внешние порты 10Gbps+ SFP+, 40GbE/100GbE QSFP+ и 1GbE RJ45
    • FMC/FMC+ сайт для ввода/вывода в соответствии с приложением пользователя
  • AdvancedMC (AMC) модули TORNADO-AZx/FMC® с ARM+ПЛИС:
    • ПЛИС Xilinx Zynq UltraScale+ MPSoC и Zynq-7000 SoC со встроенными ядрами ARM®
    • Слот карты MicroSD и модуль памяти 1ТБ SSD
    • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
    • FMC/FMC+ сайт для ввода/вывода в соответствии с приложением пользователя
  • AdvancedMC (AMC) модули TORNADO-Axxx/FMC® с ПЛИС:
    • ПЛИС Xilinx Virtex Ultrascale/Ultrascale+ и Kintex UltraScale/UltraScale+
    • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
    • FMC/FMC+ сайт для ввода/вывода в соответствии с приложением пользователя
  • AdvancedMC (AMC) модули радиопроцессоров TORNADO-ARX1®  (совместное производство с компанией "Радиосервис"):
    • 4-х канальный мониторинговый приемник 9kHz..3GHz с ПЧ  24MHz и 70MHz, и скоростью сканирования до 160GHz/s
    • Внешние управляемые конверторы 6GHz, 12GHz, 24GHz и 40GHz
    • ПЛИС Xilinx для высокоскоростной ЦОС и управления
    • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, Serial RapidIO (50Gbps) и PCIe (32Gbps/64Gbps)
    • Внешние порты 10Gbps+ SFP+, 40Gbps QSFP+ и 1GbE RJ45
  • Коммуникационные AdvancedMC (AMC) модули T/AX-xxxx с сетевыми интерфейсами:
    • Внешние порты SFP+ 10GbE, QSFP+ 40GbE/100GbE
    • Внешние ВОЛС соединения до 10км

Инфраструктурные компоненты систем MicroTCA®

  • Управляющие модули MCH с коммутаторами потоков AMC.2 Ethernet, AMC.4 Serial RapidIO и AMC.1 PCIe
  • Модули питания переменного и постоянного тока
  • Шасси MicroTCA® стандарта 19" 1U, 2U и мини с топологиями "звезда" и "двойная звезда" для кросс-панелей
  • Опциональные процессорные и коммуникационные AMC-модули

Облаcти применения

  • Распределенные и автономные системы ЦОС
  • Удаленные и автономные системы сбора и обработки данных
  • Системы связи
  • Многоканальный радиоприем и мониторинг
  • Многоканальная обработка видеосигнала
  • Радиолокация и астрофизика
  • Измерительные системы и телеметрия
  • Промышленные системы
  • Медицинские системы

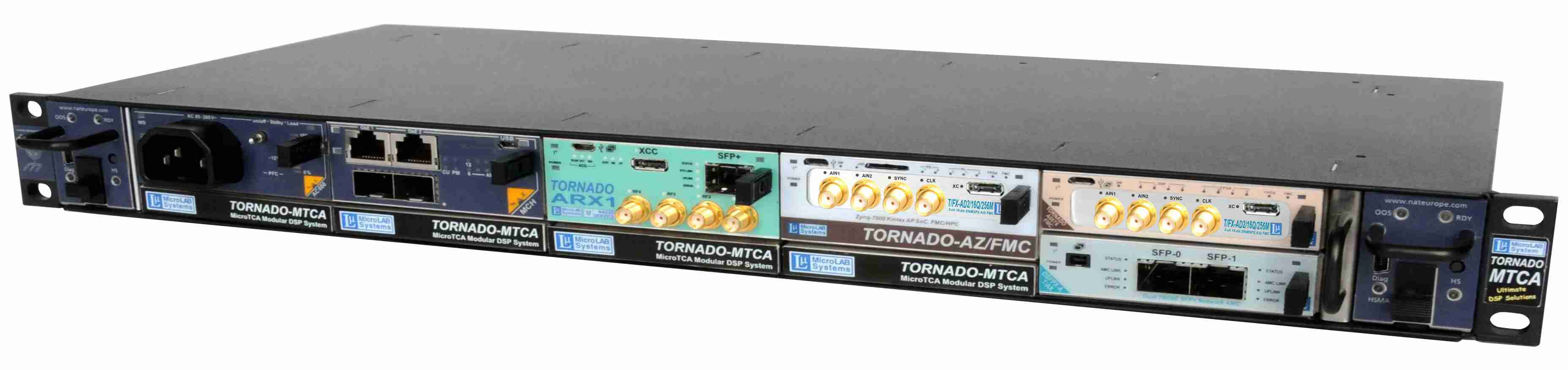

Модульная система ЦОС TORNADO-MTCA  с F/S AMC-модулем TORNADO-AZ/FMC, F/S AMC-модулем радиопроцессора TORNADO-ARX1, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678/FMC  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
Модульная с
истема ЦОС TORNADO-MTCA  с F/S AMC-модулем TORNADO-AZ/FMC® с FMC-субмодулем, F/S AMC-модулем радиопроцессора TORNADO-ARX1, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678/FMC® с FMC-субмодулем и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором MCH 10GbE кросс-панели
(нажмите чтобы увеличить)

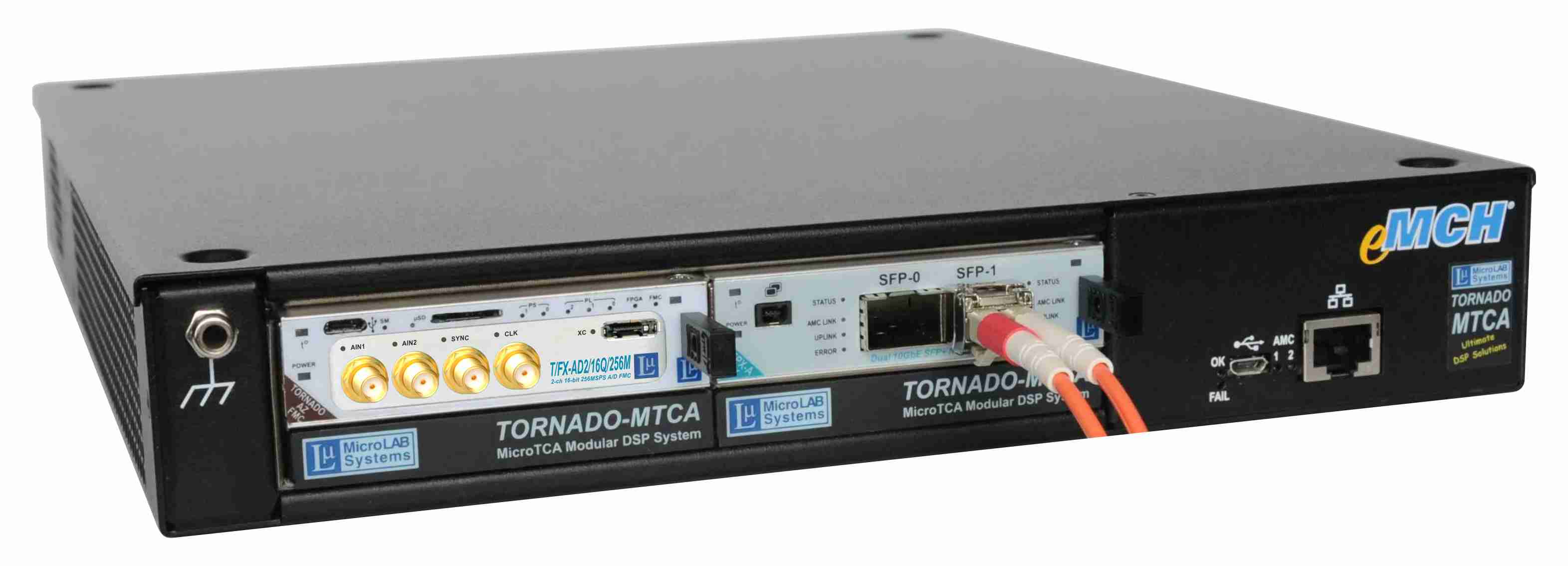

Модульная мини-система ЦОС  TORNADO-mMTCA с M/S AMC-модулем TORNADO-AZ/FMC, мезанинным A/D FMC-модулем, и AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
Модульная мини-система ЦОС
TORNADO-mMTCA
с M/S AMC-модулем TORNADO-AZ/FMC® с FMC-субмодулем, и AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с "пассивной" кросс-панелью
(нажмите чтобы увеличить)

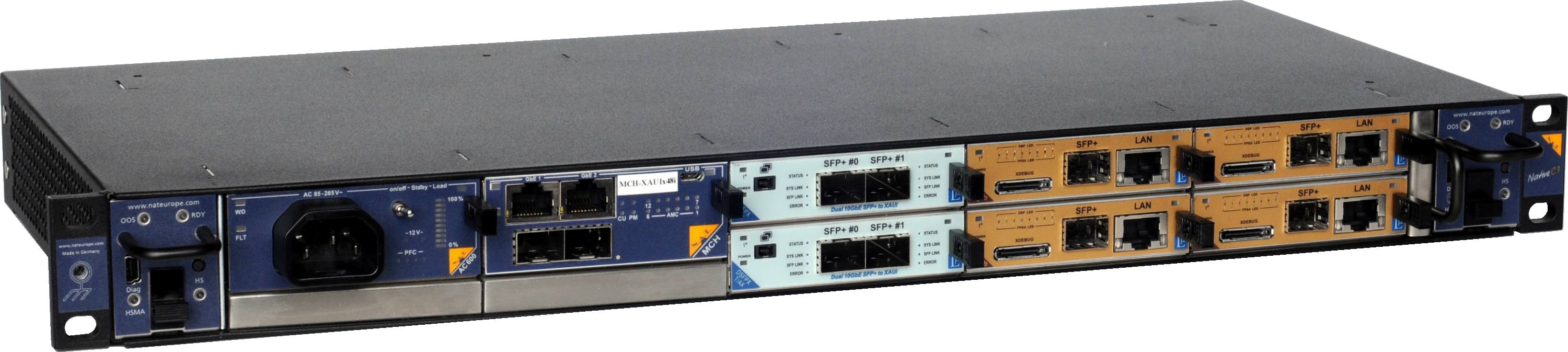

Компактная модульная система ЦОС  TORNADO-MTCA® с четырьмя F/S AMC-модулями ЦОС/ПЛИС TORNADO-A6678® и двумя сетевыми AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотовом шасси MicroTCA® NATIVE-C1 с коммутатором MCH 10GbE кросс-панели
Компактная модульная система ЦОС  TORNADO-MTCA® с четырьмя M/S AMC-модулями ЦОС/ПЛИС TORNADO-A6678® и двумя сетевыми AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором MCH 10GbE кросс-панели
(нажмите чтобы увеличить)


Комплекс ЦОС TORNADO-MTCA® из нескольких систем ЦОС на базе AMC-модулей ЦОС/ПЛИС TORNADO-A6678®, сетевых AMC-модулей T/AX-DSFPX и шасси MicroTCA® (нажмите чтобы увеличить)

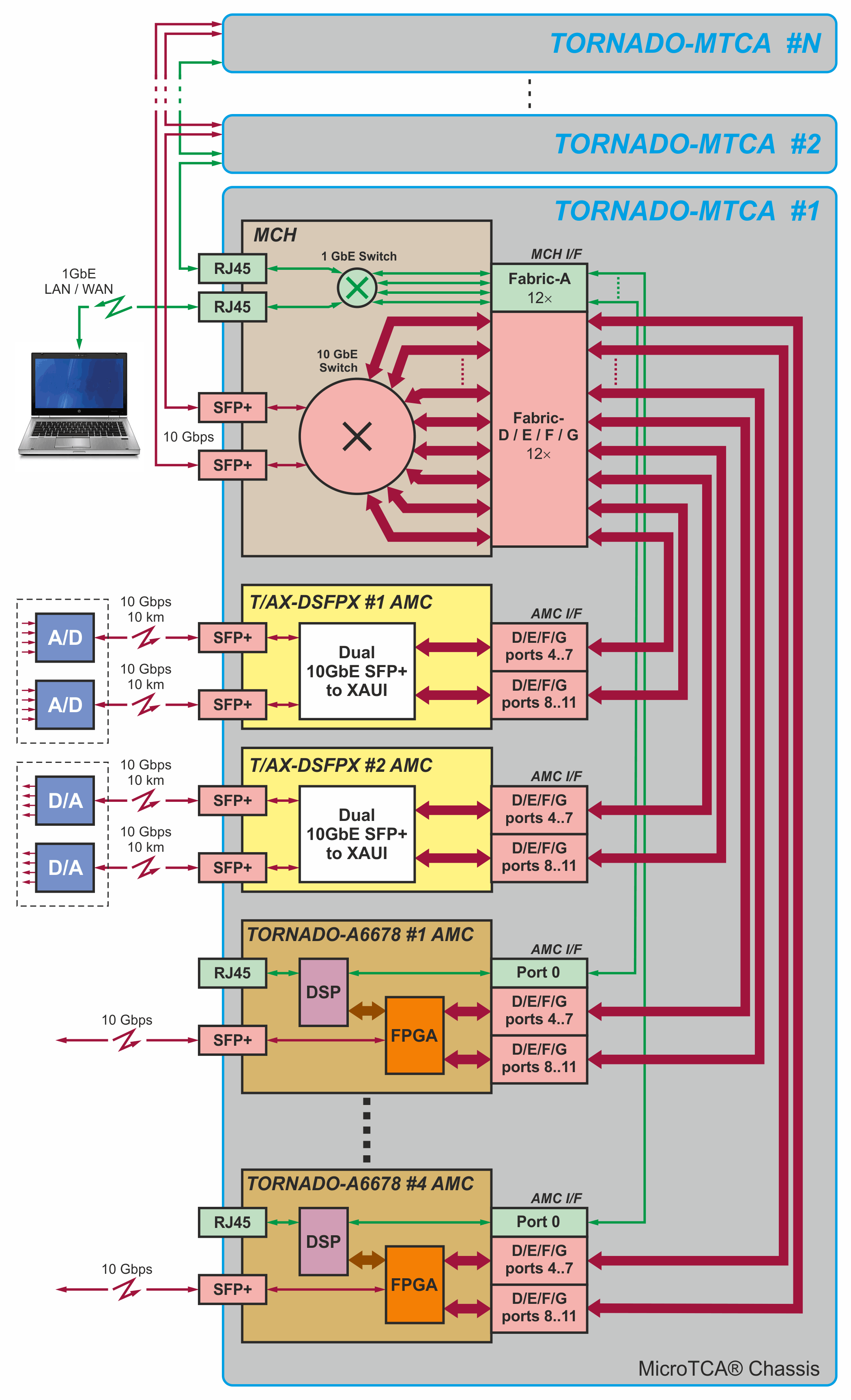

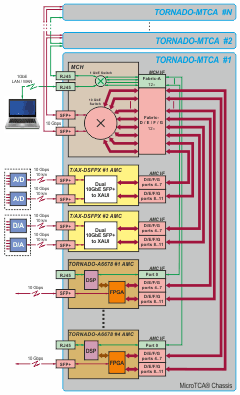

Блок-схема комплекса ЦОС TORNADO-MTCA® из нескольких систем ЦОС на базе AMC-модулей ЦОС/ПЛИС TORNADO-A6678®, сетевых AMC-модулей T/AX-DSFPX и шасси MicroTCA®
(нажмите чтобы увеличить)

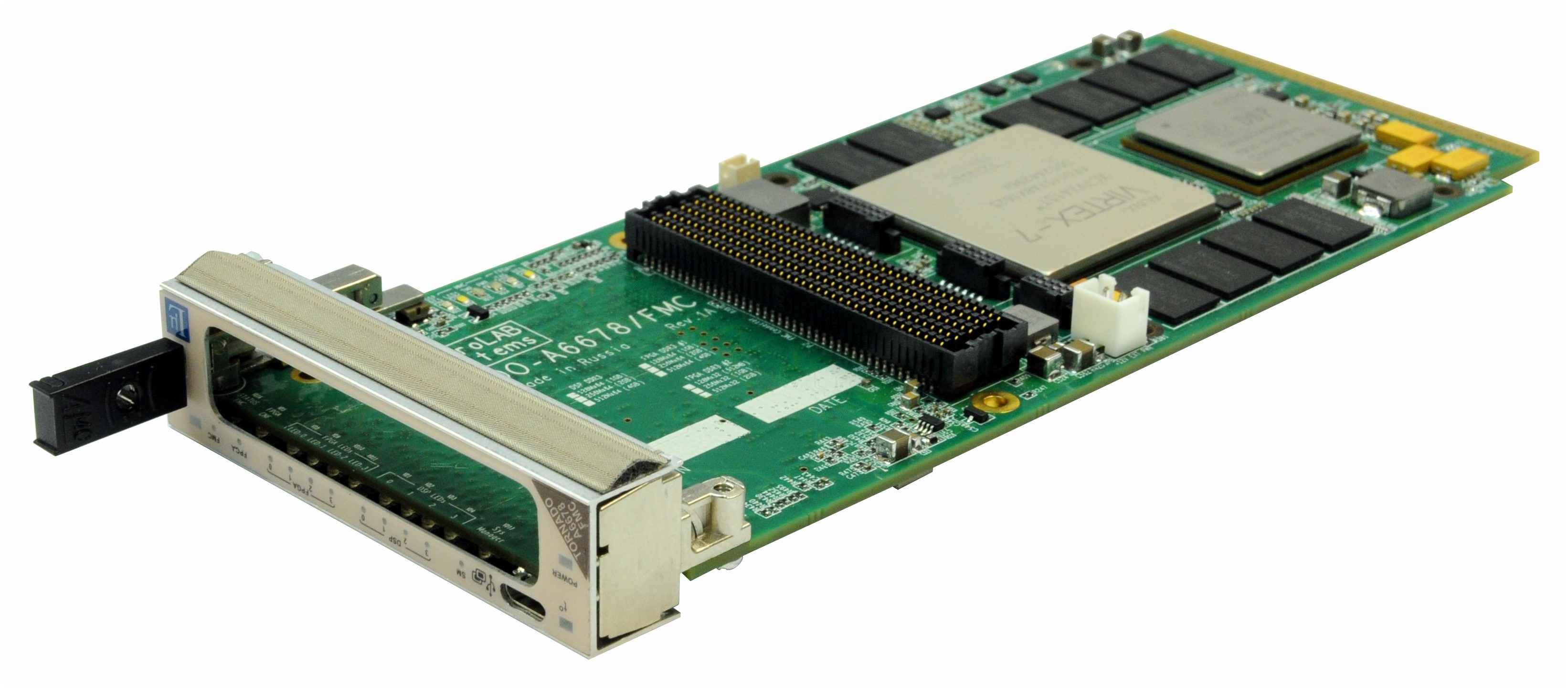

AMC-модуль TORNADO-A6678/FMC® (M/S) (нажмите чтобы увеличить)
AdvancedMC (AMC) модуль TORNADO-A6678/FMC® с ПЦОС TI TMS320C6678, ПЛИС Xilinx Virtex-7 и FMC сайтом
(нажмите чтобы увеличить)

AMC-модуль TORNADO-AZU+/FMC+® FS (нажмите чтобы увеличить)
AdvancedMC (AMC) модуль TORNADO-AZU+/FMC+® с ПЛИС Xilinx Zynq Ulrascale+ MPSoC и FMC+ сайтом
(нажмите чтобы увеличить

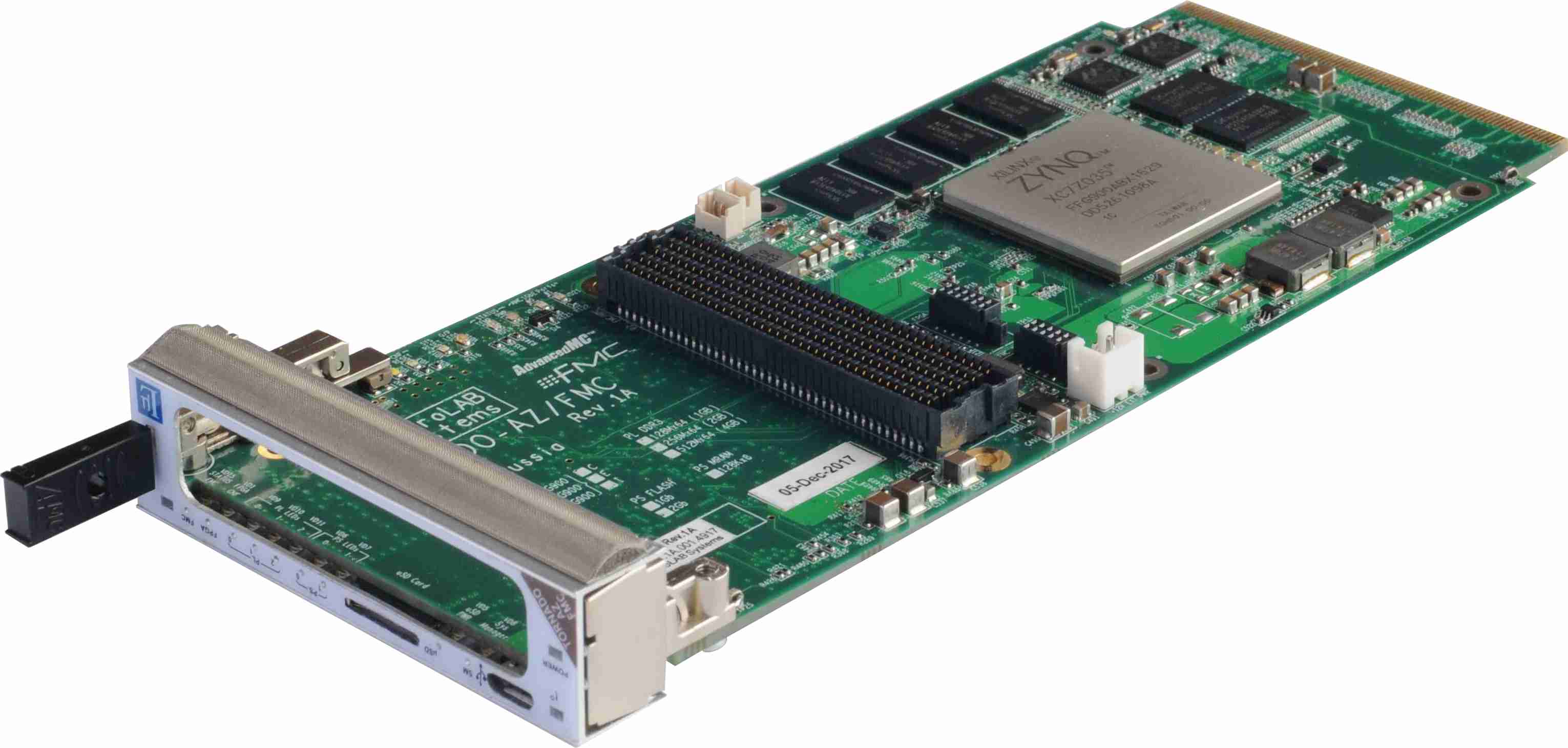

AMC-модуль TORNADO-AZ/FMC® (M/S) (нажмите чтобы увеличить)
AdvancedMC (AMC) модуль TORNADO-AZ/FMC® с ПЛИС Xilinx Zynq-7000 SoC и FMC сайтом
(нажмите чтобы увеличить)

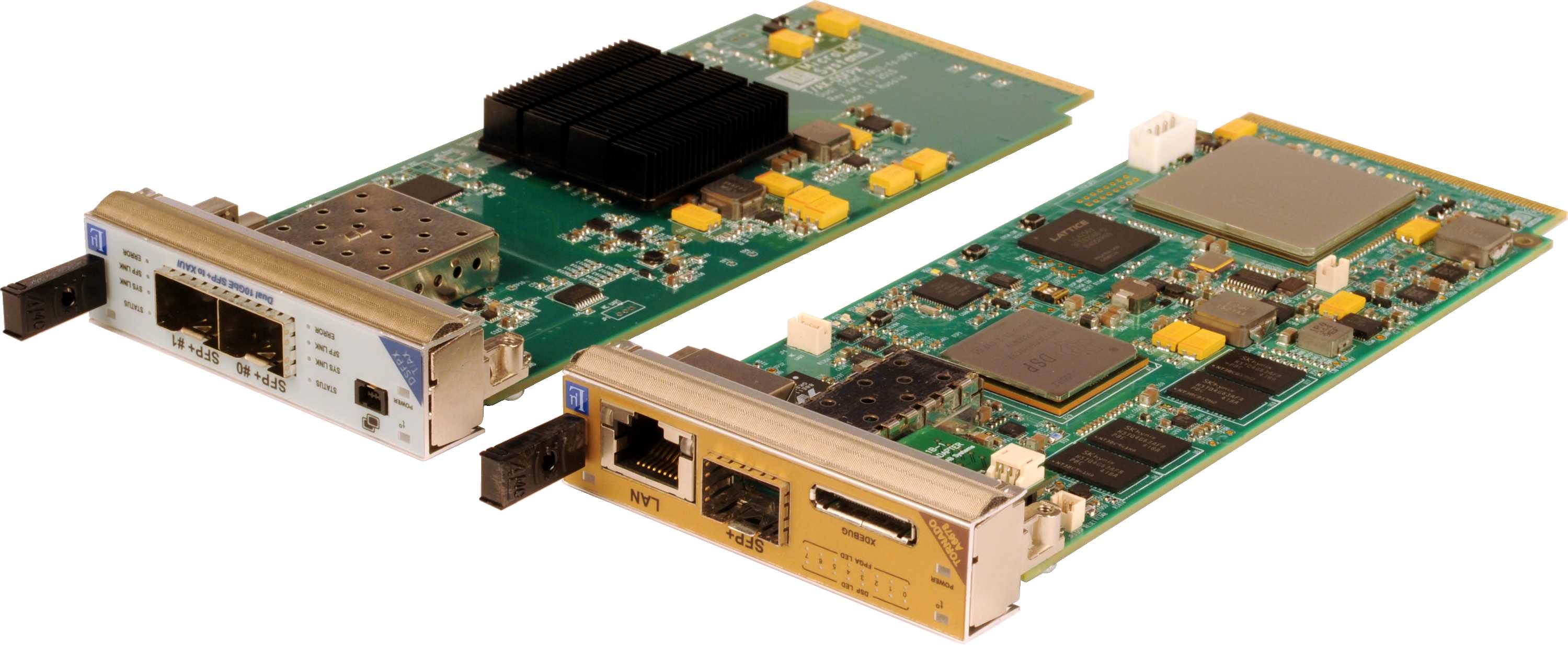

AMC-модуль ЦОС/ПЛИС TORNADO-A6678® и сетевой AMC-модуль T/AX-DSFPX
AMC-модуль ЦОС/ПЛИС TORNADO-A6678® и сетевой AMC-модуль T/AX-DSFPX
(нажмите чтобы увеличить)





Модульные распределенные системы радиомониторинга TORNADO-RxMTCA® в конструктивах MicroTCA®

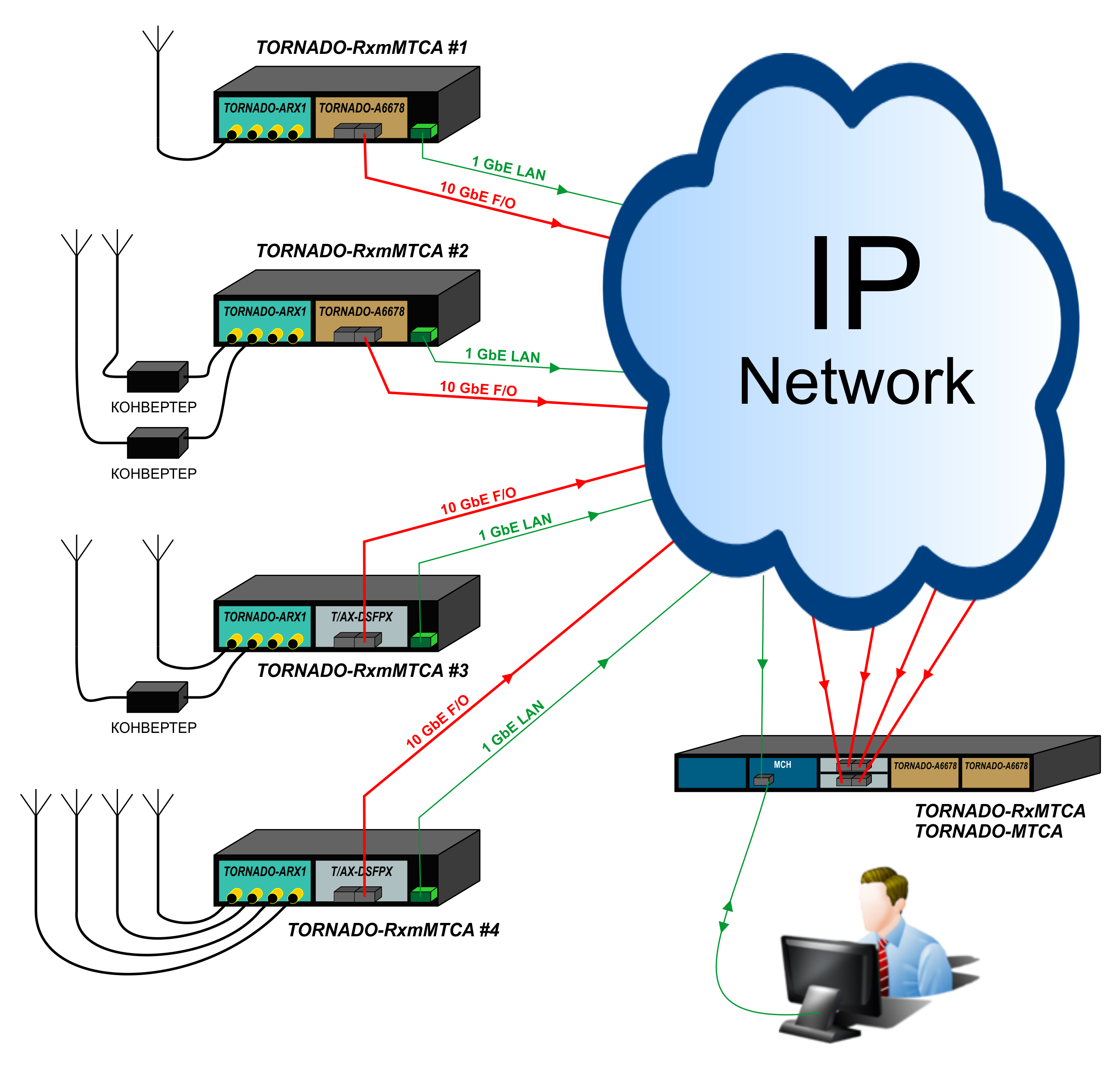

Блок-схема распределенной системы радиомониторинга TORNADO-RxMTCA с центральной ЦОС

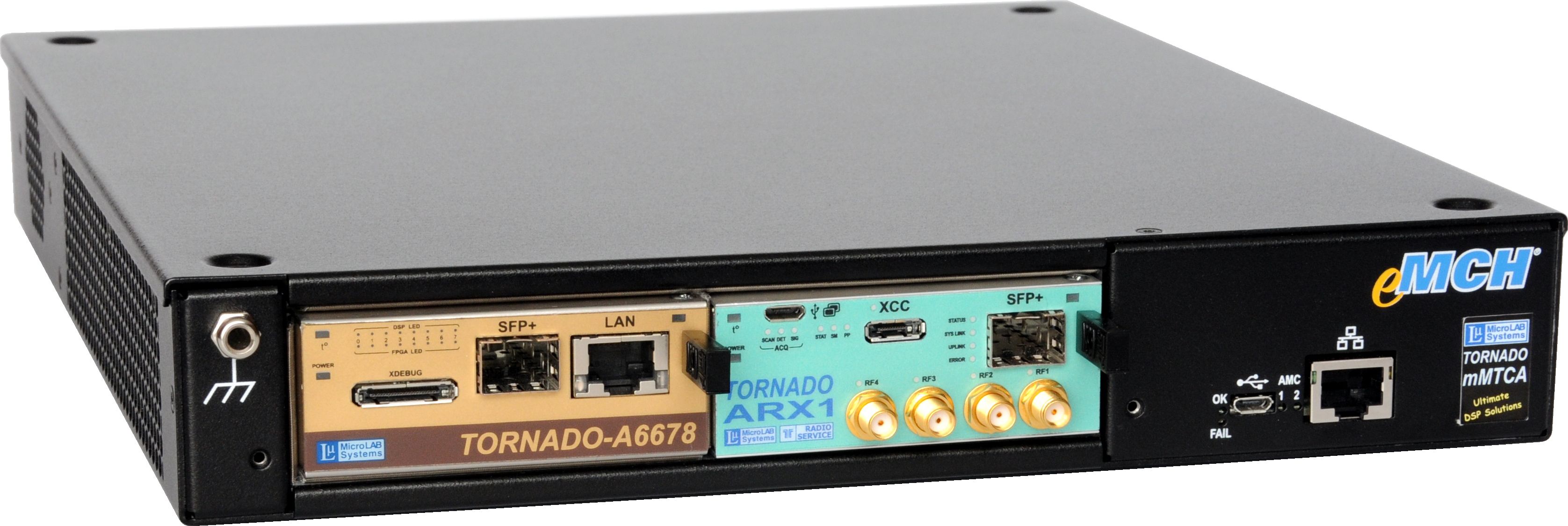

Мини-система радиоприема с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® NATIVE-mini Мини-система радиоприема с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и сетевым AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® NATIVE-mini Модульная система радиоприема с ЦОС TORNADO-RxMTCA® с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U шасси MicroTCA® NATIVE-C1

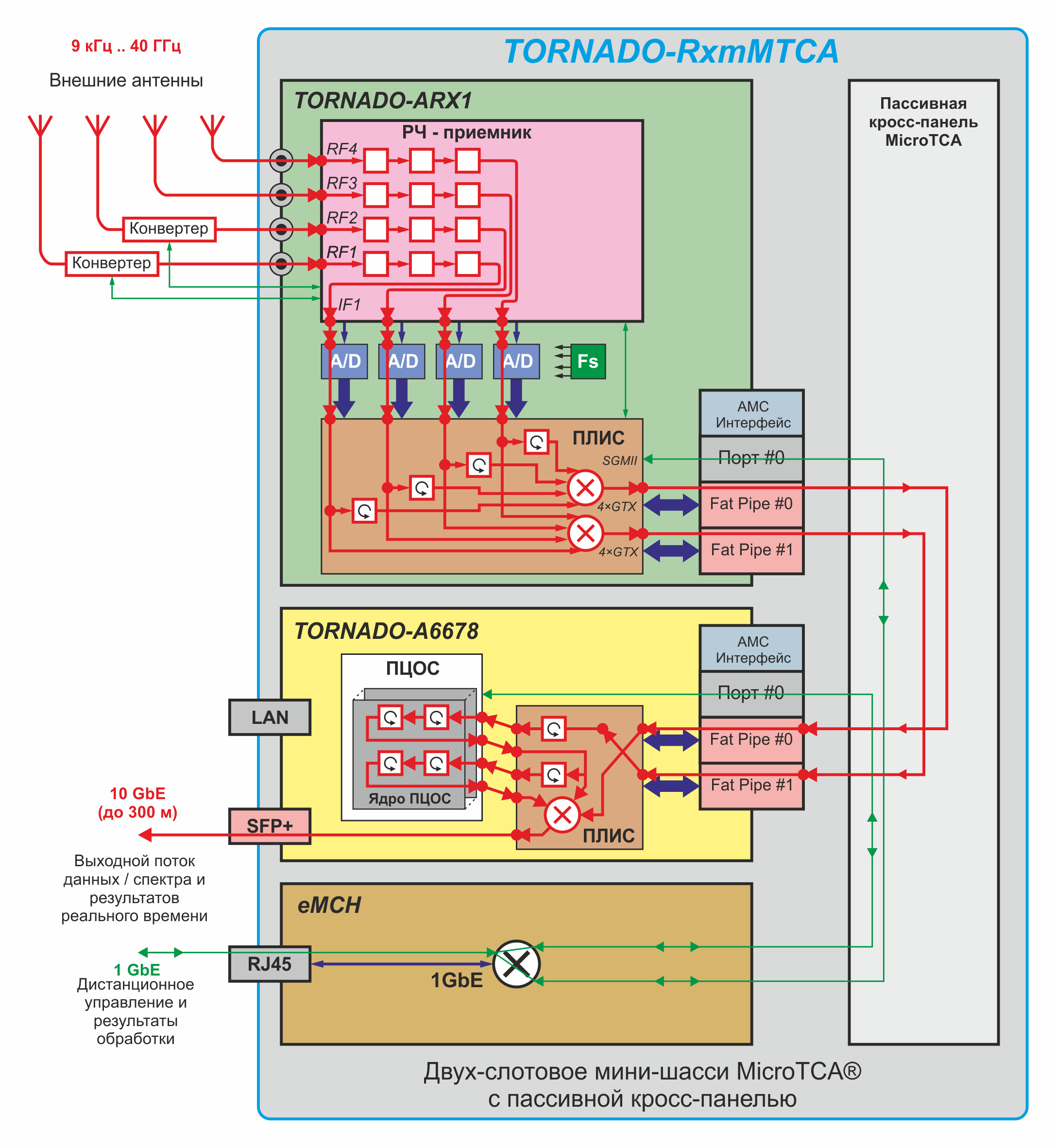

Блок-схема системы радиомониторинга с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе мини-шасси MicroTCA® с пассивной кросс-панелью
Модульная мини-система радиомониторинга с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® с "пассивной" кросс-панелью
(нажмите чтобы увеличить)

Блок-схема системы радиомониторинга с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и и сетевым AMC-модулем T/AX-DSFPX на базе мини-шасси MicroTCA® с пассивной кросс-панелью

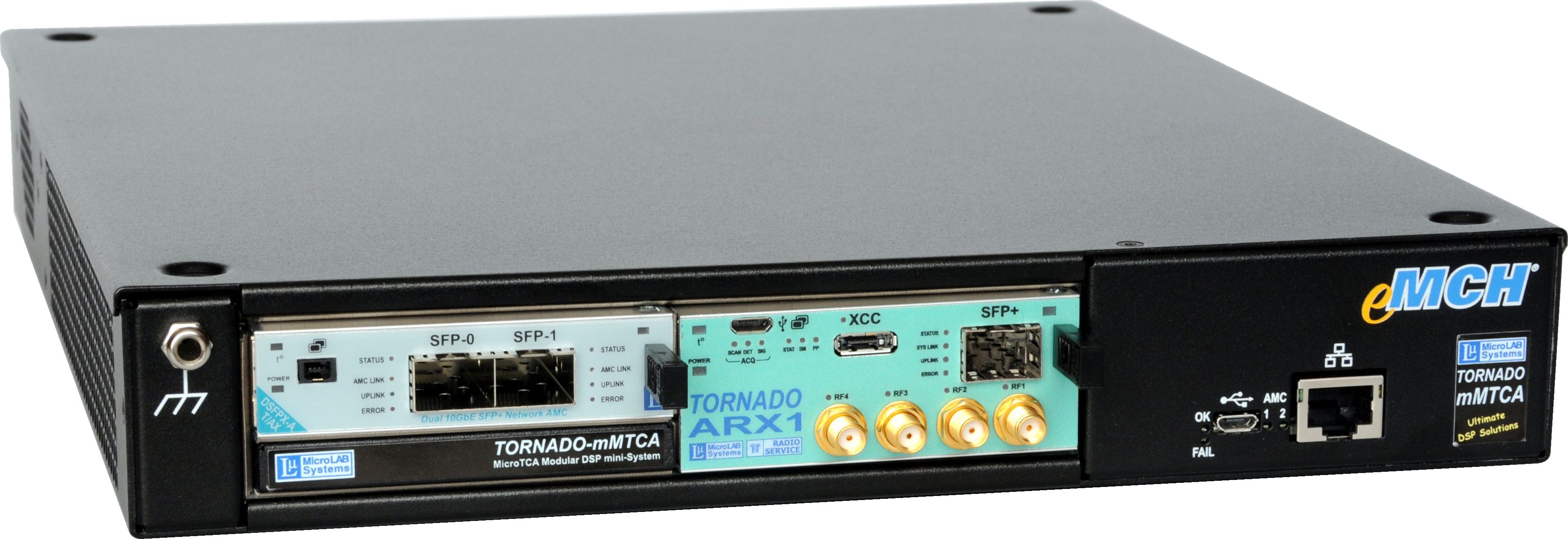

Модульная мини-система радиомониторинга с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и сетевым AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с "пассивной" кросс-панелью
(нажмите чтобы увеличить)

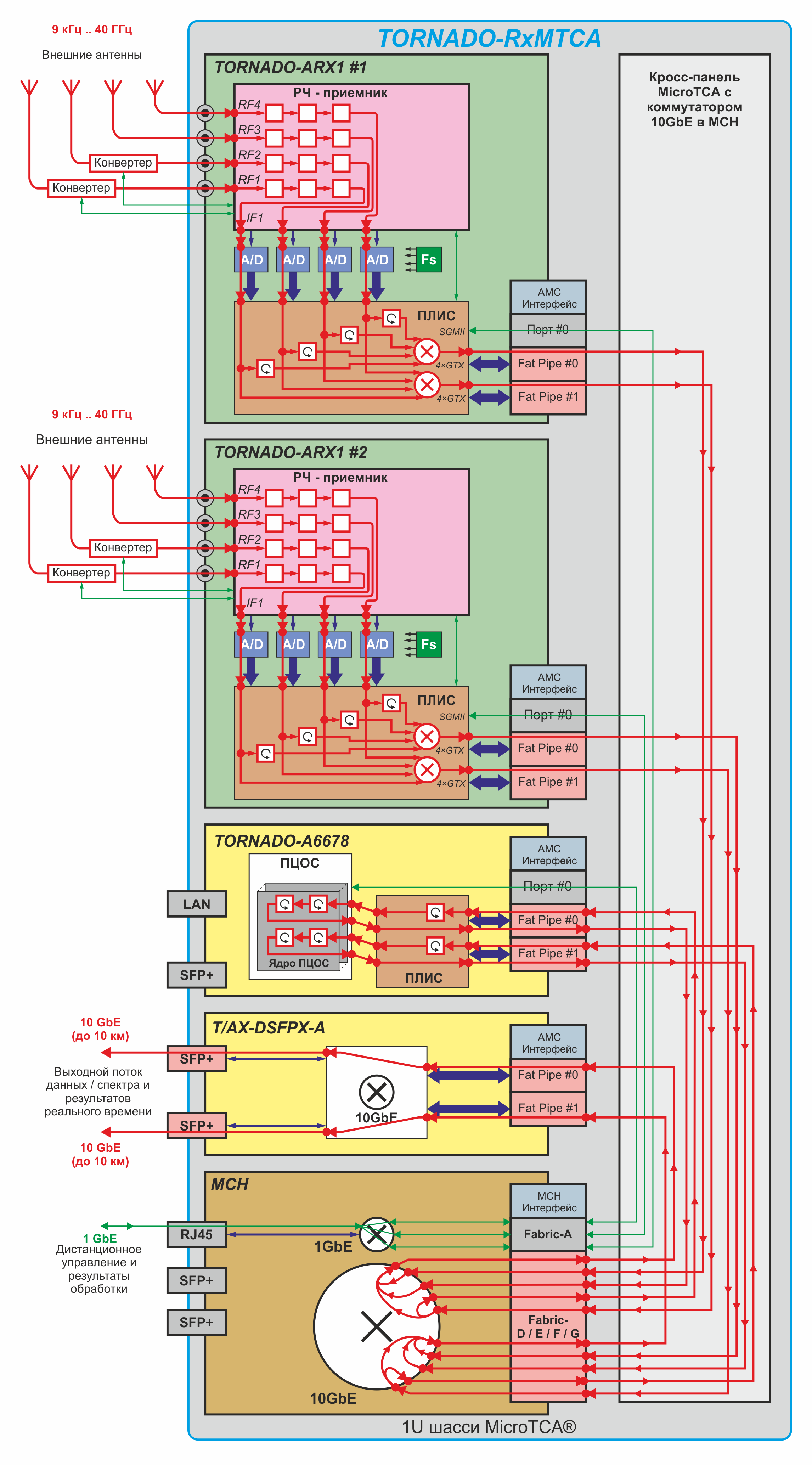

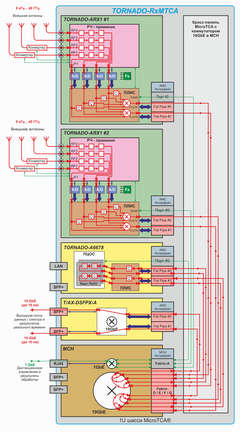

Блок-схема системы радиомониторинга с ЦОС ЦОС TORNADO-RxMTCA® с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  MicroTCA® с коммутатором MCH 10GbE
Компактная модульная система радиомониторинга с ЦОС TORNADO-RxMTCA® с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA®  с коммутатором MCH 10GbE кросс-панели
(нажмите чтобы увеличить)




Рекламные и прикладные материалы

  Рекламный листок модульных комлексов и систем ЦОС TORNADO-MTCA® и TORNADO-mMTCA®
  Рекламный листок модульных комлексов и систем радиомониторинга с ЦОС TORNADO-RxMTCA® и TORNADO-RxmMTCA®
  Презентация "Стандарт PICMG® MicroTCA и его особенности для построения систем ЦОС" (2018-04-19)
  Презентация "Системы ЦОС TORNADO-MTCA стандарта MicroTCA" (2018-04-19)
  Презентация "Среда разработки ПО TASDK® для систем ЦОС TORNADO-MTCA" (2018-04-19)
  Прикладная статья AN-TARxMTCA-1A (2016-01):
О.А.Васильев, П.А.Семенов
: "Многоканальные Распределенные Системы Радиомониторинга
TORNADO-RxMTCA®"
  Статья в журнале 'Компоненты и Технологии' (4, 2016): "Многоканальные распределенные системы радиомониторинга TORNADO-RxMTCA"
  Статья в журнале 'Защита Информации. Inside' (№1, 2016): "РадиоКубик Рубика: Строим многоканальную систему радиомониторинга"
  Статья в журнале 'Компоненты и Технологии' (№1, 2015): "Применение AMC-модуля TORNADO-A6678 в системах ЦОС стандарта MicroTCA"
  Статья в журнале 'Телекоммуникации' (№1, 2015): "Применение AMC-модуля TORNADO-A6678 в системах ЦОС стандарта MicroTCA"
