TORNADO-MTCA Gen2
Промышленные модульные системы ЦОС стандарта MicroTCA 2-го поколения

Общая информация

• Супервысокопроизводительные промышленные комплексы и системы цифровой обработки сигналов (ЦОС) и общего назначения в конструктивах "классического" стандарта PICMG MicroTCA
• Модульная масштабируемая архитектура на базе "прикладных" AdvancedMC (AMC) модулей TORNADO-A, шасси TORNADO-MC стандарта MicroTCA, инфраструктурных MicroTCA-модулей TORNADO-MCH, и опциональных инфраструктурных iMTCA-модулей iJSM и iSSDM/S6
• Супер-компактность, малый вес, мобильность
• "Горячая" установка/замена всех модулей
• Программно конфигурируемые топологии потоков данных внутри AdvancedMC (AMC) модулей, межмодульной и межсистемной коммуникаций
• Суммарный внутренний трафик: xTbps
• Суммарная производительность: xTOPS
• Быстрая реконфигурируемость в реальном времени
• Внешние высокоскоростные сетевые интерфейсы 10/40GbE
• Кросс-панели шасси 100Gbps+ с топологиями "звезда", "двойная звезда", "F/P-mesh" и "на заказ" по ТЗ Заказчика
• Высокопроизводительная 2-секционная приточно-вытяжная вентиляция системы, обеспечивающая надежное охлаждение
• Высокая надежность и защита в экстремальных режимах эксплуатации
• Внешнее «удаленное» управление от ПК
• Автономная работа с включением/выключением по расписанию
• Унифицированная среда TASDK® разработки приложений для AMC-модулей TORNADO-A и управляющего ПК
• Соответствие спецификациям MicroTCA.0 R130, AMC.0 R2.0, PICMG® 3.0 Rev.3.0 (ATCA), IPMI 1.5, VITA® 57.1, VITA® 57.4

AdvancedMC (AMC) модули

• Супер-высокопроизводительные АМС-модули ЦОС TORNADO-A6678xx с 8-ядерными процессорами ЦОС (320GMAC, 160GFLOPS), ПЛИС, FMC-сайтом и портами до 40Gbps
• Универсальные АМС-модули TORNADO-AZ с СнК Xilinx Zynq UltraScale+ MPSoC и Zynq-7000 SoC со встроенными ядрами ARM, слотом карты MicroSD, модулем SSD-памяти до 2ТБ, ПЛИС высокой плотности, сайтом FMC/FMC+ и портами до 100Gbps
• АМС-модули TORNADO-ARS1 рекордеров РЧ-сигналов и цифровых потоков со сменным картриджем, скоростью потока до 16Gbps (16-bit 1GSPS АЦП/ЦАП), встраиваемыми функциями ЦОС, и портами до 40Gbps
• АМС-модули радиопроцессоров TORNADO-ARX (совместно с компанией "Радиосервис") с 4-х канальными мониторинговыми приемниками 9kHz..3GHz с ПЧ  24MHz и 70MHz, скоростью сканирования до 160GHz/s, внешними конверторами 6GHz, 12GHz, 24GHz и 40GHz, и портами до 40Gbps
• Коммуникационные AМС- модули T/AX с сетевыми интерфейсами SFP+ 10GbE LAN/WAN, QSFP+ 40GbE, и длиной ВОЛС до 10км

Инфраструктурные компоненты систем MicroTCA

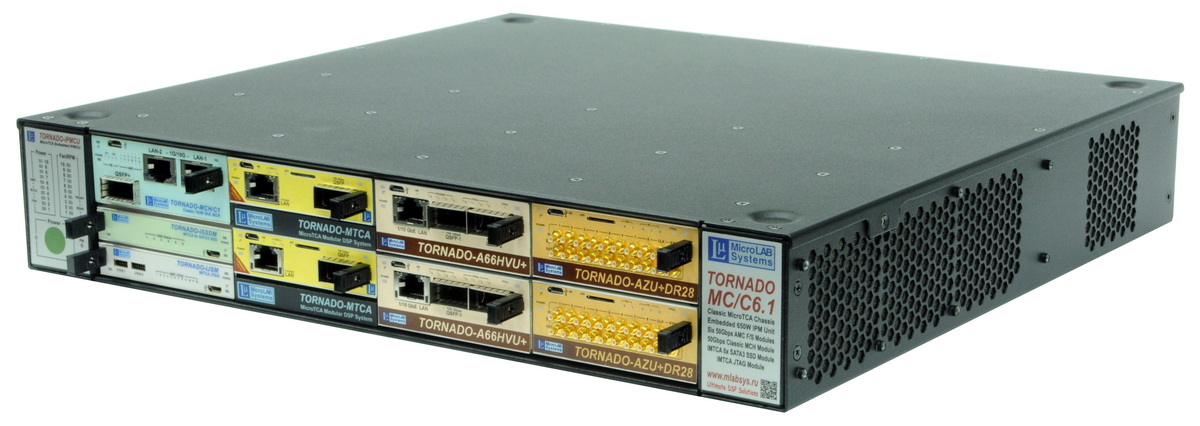

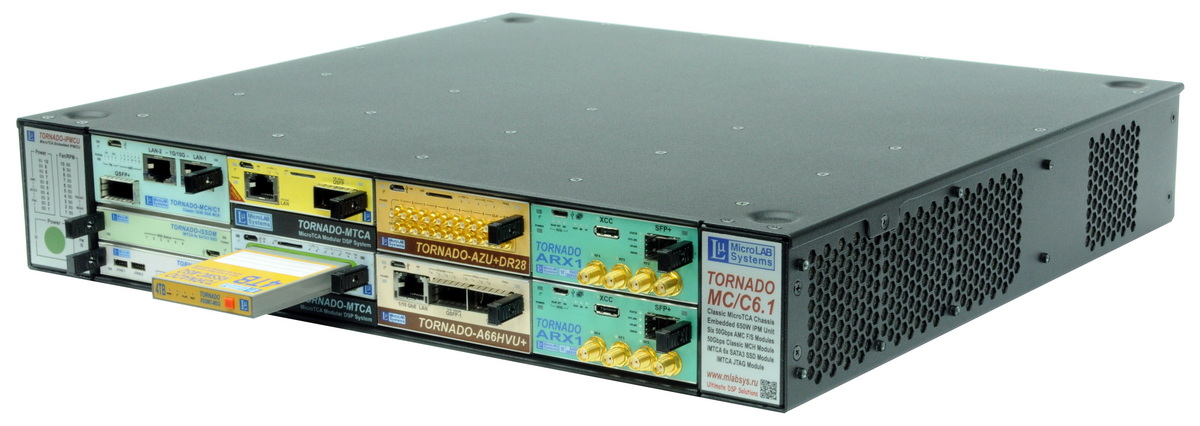

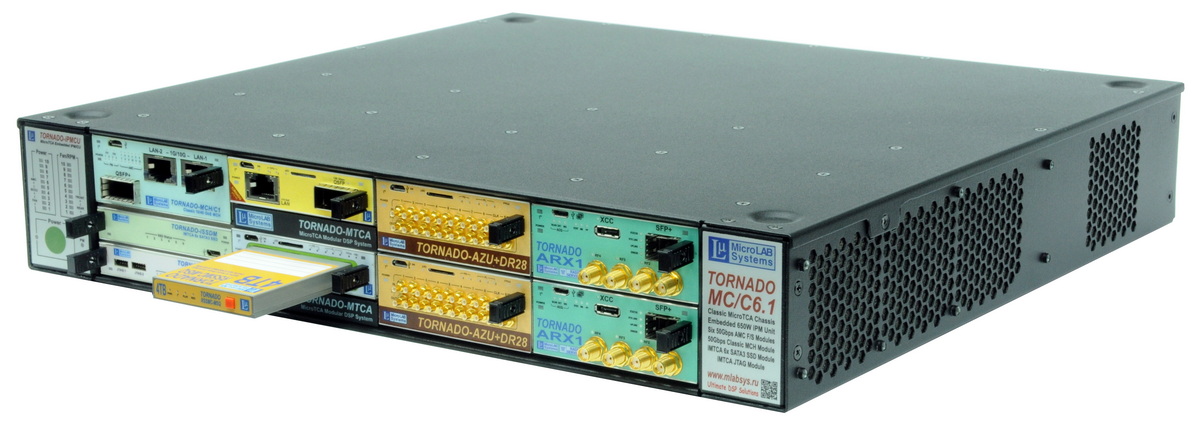

• Шасси TORNADO-MC/C6.1 высотой 1.5U со слотами для 6-ти полновысотных AMC-модулей, встроенным источником питания и вентиляцией, слотами для инфраструктурных модулей TORNADO-MCH, iJSM, iSSDM/S6, и автономной работой с включением/выключением по расписаннию
• Управляющие системные модули TORNADO-MCH с коммутаторами потоков AMC.2 Ethernet, AMC.1 PCIe
• Опциональные инфраструктурные iMTCA-модули iJSM и iSSDM/S6

Облаcти применения

• Распределенные и автономные системы ЦОС
• Удаленные и автономные системы сбора и обработки данных
• Телекоммуникация
• Базовые станнции
• Связь, SDR, РЭБ
• Радиомониторинг, локация
• СОРМ, DPI
• Видеоаналитика
• Системы ИИ
• Промышленная автоматика
• Измерения
• Коллайдеры, астрофизика
• Медицинские приборы

** Примечания

1. Представлены только несколько вариантов системных конфигураций. Обратитесь в отдел продаж для конфигурироания необходимой Вам системы и для получения подробной информации об устройствах. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

Блок-схема комплекса ЦОС TORNADO-MTCA из нескольких систем ЦОС на базе AMC-модулей ПЦОС/ПЛИС TORNADO-A6678, сетевых AMC-модулей T/AX-DSFPX и шасси MicroTCA
(нажмите чтобы увеличить)

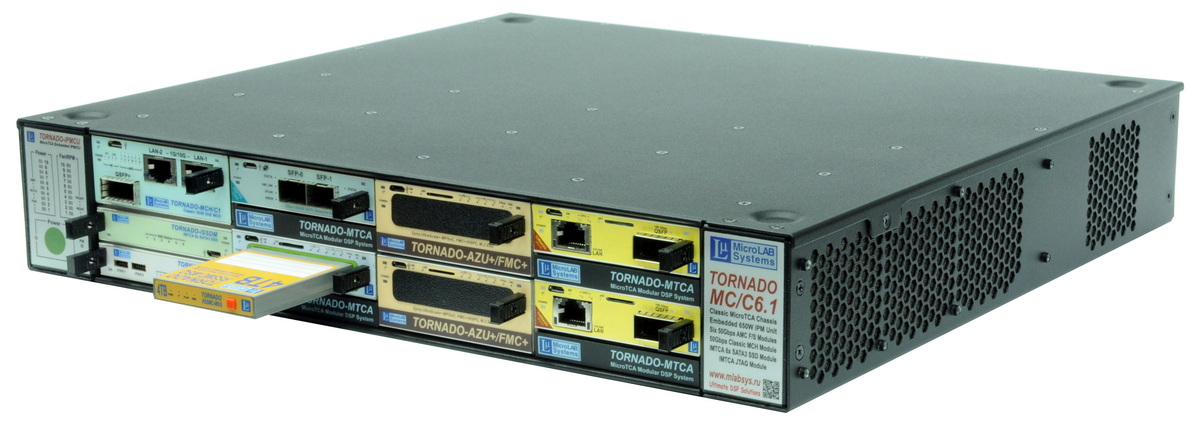

Модульная система TORNADO-MTCA/TA анализа и записи трафика в шасси TORNADO-MC/C6.1 "классического" стандарта MicroTCA с прикладными процессорными AMC-модулями TORNADO-AP2160, AMC-модулями TORNADO-AZU+/FMC+ с СнК ПЛИС+ARM и AMC-модулем T/AX-DSFPX с портами SFP+ 10GbE LAN/WAN
(нажмите чтобы увеличить)


Тестовая модульная система TORNADO-MTCA/Tpt в шасси TORNADO-MC/C6.1 "классического" стандарта MicroTCA с 6-ью тестовыми AMC модулями T/AX-PLM для определения внутреннего термо-мощностного баланса шасси в реальных условиях эксплуатации
(нажмите чтобы увеличить)


AdvancedMC (AMC) модуль ЦОС  TORNADO-A6678/FMC с 8-ядерным ПЦОС TI TMS320C6678, ПЛИС Xilinx Virtex-7 и FMC-сайтом
(нажмите чтобы увеличить)

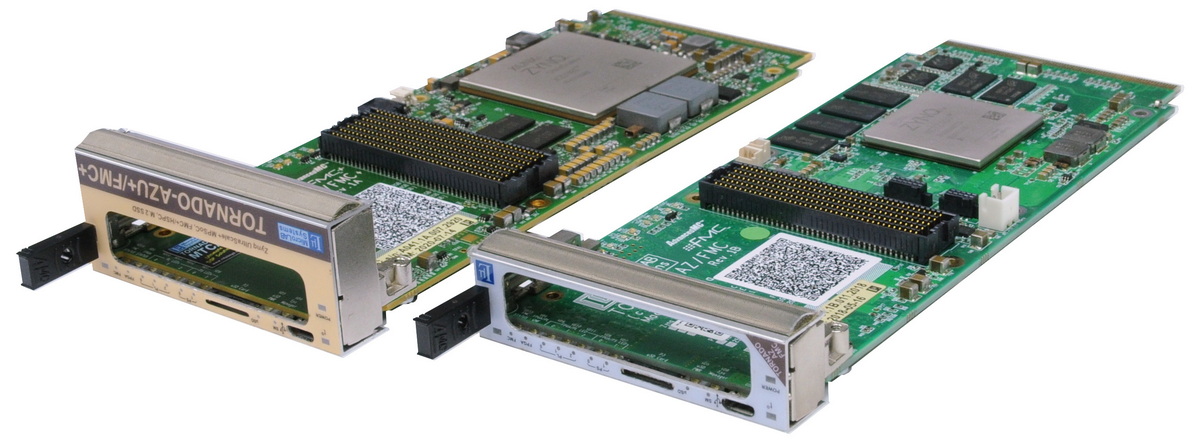

Универсальные AdvancedMC (AMC) модули TORNADO-AZU+/FMC+ и TORNADO-AZ/FMC  с ПЛИС СнК Xilinx Zynq US+ MPSoC и Zynq-7000 SoC и сайтом FMC+/FMC
(нажмите чтобы увеличить

AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков со съемным картриджем
(нажмите чтобы увеличить)


Шасси TORNADO-MC/C6.1 стандарта MicroTCA с инфраструктурными модулями TORNADO-MCH/C1, iJSM, iSSDM/S6.1 и без AMC-модулей
(нажмите чтобы увеличить)


TORNADO-MTCA Gen1 - модульные системы ЦОС стандарта MicroTCA 1-го поколения

Супервысокопроизводительные модульные комплексы и системы ЦОС и обработки РЧ-сигналов стандарта MicroTCA на базе AdvancedMC (AMC) модулей ЦОС TORNADO-A фирмы МикроЛАБ Системс и инфраструктурных компонентов MicroTCA фирмы NAT GmbH (шасси, модули MCH, модули PM источников питания).

Эти системы ЦОС устарели и более не поставляются !

Рекомендуемая совместимая и более функциональная замена - модульные системы TORNADO-iMTCA и TORNADO-MTCA Gen2 2-го поколения на базе шасси и инфраструктурных модулей стандартов iMTCA и MicroTCA фирмы МикроЛАБ Системс.

Обращайтесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
