TORNADO-iMCH/B10G.1
Инфраструктурный iMTCA-модуль универсального базового/канального коммутатора/хаба 10/40GbE для модульных систем TORNADO-iMTCA

Общая информация

• Главный инфраструктурный модуль для модульных систем TORNADO-iMTCA стандарта iMTCA
• Устанавливается в специальный слот всех шасси TORNADO-iMC стандарта iMTCA
• Содержит коммутатор Ethernet L2/L3 1/10/40/50GbE
• Коммутация "базовых" портов 1/10GbE Fabric-A p0-1 всех AdvancedMC (AMC) модулей в шасси TORNADO-iMC
• Коммутация "канальных" портов Fabric-DEFG 10/40GbE p4-7 и p8-11 AMC-модулей в шасси TORNADO-iMC (в зависимости от типа шасси и топологии кросс-панели)
• Внешние порты 40GbE QSFP+ и 2x 1/10GbE RJ45
• Порты 4x10GbE/40GbE для маршрутизации трафика на B-link порты iMTCA-модулей "канальных" коммутаторов/хабов TORNADO-iMCH/FE через кросс-панель шасси
• "Port-based" VLAN и "Tag-based" VLAN для сегментации трафика и изоляции коммуникационных под-доменов
• Ethernet Flow Control, QoS, NAT, статистика
• Высокоточный PTP-сервер времени с GPS/GLONASS синхронизацией для единого и точного времени в распределенных системах (в зависимости от типа шасси)
• Высокопроизводительный мульти-ядерный процессор ARM64 с памятью DDR4, FLASH, FRAM, SSD и портами 1/10GbE для управления коммутатором и системой
• "Изолированные" приложения пользователя с функциями мониторинга и управления системой и внешней коммуникации
• Удаленные управление и мониторинг от ПК (Windows, Linux)
• Управление коммутатором от AMC-модулей в шасси
• Управление и мониторинг AMC-модулей в шасси через их порты p0-1 1/10GbE
• Управление и мониторинг системных iMTCA-модулей в шасси через их порты iPCB-L
• Коммуникация с iMCMC/iShMC-контроллером системы для её мониторинга и управления
• Высокоскоростной iMMC-контроллер на базе iMMC-ядра TAMMC™ для IPMI-менеджмента и мониторинга устройства и его надежной работы и защиты в экстремальных условиях
• UART-порты процессора и iMMC-контролера для внешнего мониторинга и управления модулем
• Светодиоды на лицевой панели модуля для отображения состояния устройства и пользовательских приложений
• "Автономная" работа от источника +12V для встраивания в аппаратуру пользователя в качестве мультипротокольного коммутатора Ethernet L2/L3 1/10/40GbE классов "агрегации" и "абонентский" с функциями управления устройством
• Автоматическое восстановление конфигурации всей системы при включении питания, включая ПО и "прошивки" AMC-модулей и конфигурации iMTCA-модулей в шасси
• Соответствие спецификациям iMTCA, IPMI v1.5, PICMG AMC.0, MicroTCA.0 R3.0, PICMG 3.0 Rev.3.0 (AdvancedTCA)

Программное обеспечение

• Встроенный Embedded Linux
• Среда TASDK™ разработки ПО для процессора модуля (Linux) и управляющего ПК (Windows, Linux)

Области применения

• Промышленные модульные системы ЦОС и общего назначения TORNADO-iMTCA стандарта iMTCA
• Аппаратура пользователя со встроенной коммутацией Ethernet L2/L3 1/10/40GbE

Технические характеристики

• Поддерживаемые Ethernet протоколы:
      40GbE XLAUI
      10GbE XAUI/RXAUI, 10GBASE-R/KR
      5GbE, 2.5GbE, 1GbE
      12.5GbE, 20GbE, 25GbE, 50GbE (proprietary)
• Внешние порты:
      40GbE/4x10GbE QSFP+
      2x 1/10GbE RJ45
      USB (COM-порты)
• Потребляемая мощность:
      +12V-P/P@6Amax (70W max)
      +3.3V-M/P@0.15Amax
• Габаритные размеры: W73xH19xD187мм
• Вес: 0.2кГ
• Диапазон рабочих температур:
      0°C..+55°C, -40°C..+55°C
      (в зависимости от исполнения)

** Примечания

1. Обратитесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

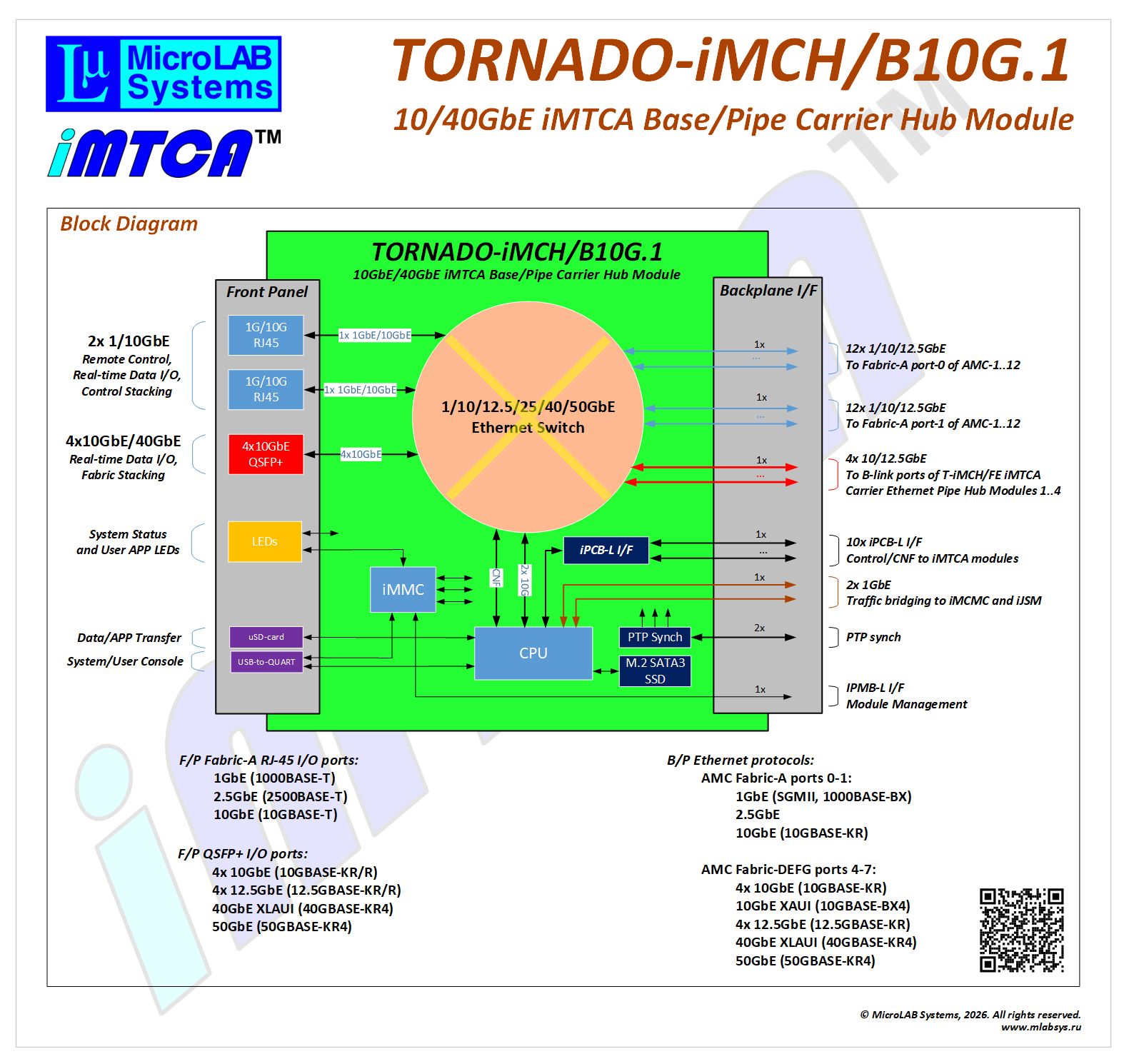

Блок-схема iMTCA-модуля TORNADO-iMCH/B10G.1
(нажмите чтобы увеличить)

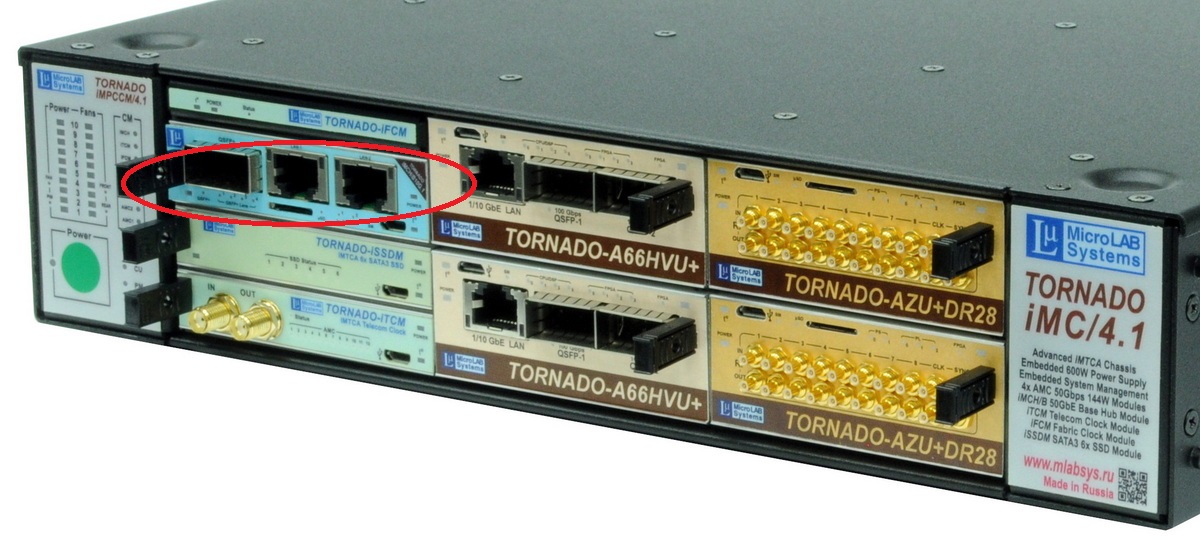

iMTCA-модуль TORNADO-iMCH/B10G.1 в шасси TORNADO-iMC/4.1
(нажмите чтобы увеличить)
